Задание 15 демоверсии ЕГЭ 2027 по физике

Электродинамика: изменение величин, графики. Реши сам, потом открой решение.

Справочные данные

Ниже приведены справочные данные, которые могут понадобиться Вам при выполнении работы.

Десятичные приставки

НаименованиеОбозначениеМножительНаименованиеОбозначениеМножитель
гигаГ10910^9сантис10−210^{-2}
мегаМ10610^6миллим10−310^{-3}
килок10310^3микромк10−610^{-6}
гектог10210^2нанон10−910^{-9}
децид10−110^{-1}пикоп10−1210^{-12}
Константы
число π\piπ=3,14\pi = 3{,}14
ускорение свободного падения на Землеg=10g = 10 м/с2^2
гравитационная постояннаяG=6,7⋅10−11G = 6{,}7\cdot10^{-11} Н·м2^2/кг2^2
универсальная газовая постояннаяR=8,31R = 8{,}31 Дж/(моль·К)
постоянная Больцманаk=1,38⋅10−23k = 1{,}38\cdot10^{-23} Дж/К
постоянная АвогадроNА=6⋅1023N_\text{А} = 6\cdot10^{23} моль−1^{-1}
скорость света в вакуумеc=3⋅108c = 3\cdot10^8 м/с
коэффициент пропорциональности в законе Кулонаk=14πε0=9⋅109k = \frac{1}{4\pi\varepsilon_0} = 9\cdot10^9 Н·м2^2/Кл2^2
электрическая постояннаяε0=8,85⋅10−12\varepsilon_0 = 8{,}85\cdot10^{-12} Ф/м
модуль заряда электрона (элементарный электрический заряд)e=1,6⋅10−19e = 1{,}6\cdot10^{-19} Кл
постоянная Планкаh=6,6⋅10−34h = 6{,}6\cdot10^{-34} Дж·с
Соотношения между различными единицами
температура0 К = –273 °С
атомная единица массы1 а.е.м. = 1,66⋅10−271{,}66\cdot10^{-27} кг
1 атомная единица массы эквивалентна931,5 МэВ
1 электронвольт1 эВ = 1,6⋅10−191{,}6\cdot10^{-19} Дж
Масса частиц
электрона9,1⋅10−319{,}1\cdot10^{-31} кг ≈5,5⋅10−4\approx 5{,}5\cdot10^{-4} а.е.м.
протона1,673⋅10−271{,}673\cdot10^{-27} кг ≈1,007\approx 1{,}007 а.е.м.
нейтрона1,675⋅10−271{,}675\cdot10^{-27} кг ≈1,008\approx 1{,}008 а.е.м.
Плотностьдревесины (сосна)400 кг/м3^3
бензина710 кг/м3^3парафина900 кг/м3^3
спирта800 кг/м3^3льда900 кг/м3^3
керосина800 кг/м3^3алюминия2700 кг/м3^3
подсолнечного масла900 кг/м3^3цинка7100 кг/м3^3
воды1000 кг/м3^3железа7800 кг/м3^3
глицерина1260 кг/м3^3меди8900 кг/м3^3
ртути13 600 кг/м3^3свинца11 350 кг/м3^3
Удельная теплоёмкость
воды4,2⋅1034{,}2\cdot10^3 Дж/(кг·К)чугуна500 Дж/(кг·К)
спирта2,4⋅1032{,}4\cdot10^3 Дж/(кг·К)железа460 Дж/(кг·К)
льда2,1⋅1032{,}1\cdot10^3 Дж/(кг·К)свинца130 Дж/(кг·К)
алюминия900 Дж/(кг·К)меди380 Дж/(кг·К)
Удельная теплота
парообразования воды2,3⋅1062{,}3\cdot10^6 Дж/кг
парообразования спирта9,0⋅1059{,}0\cdot10^5 Дж/кг
плавления льда3,3⋅1053{,}3\cdot10^5 Дж/кг
плавления стали7,8⋅1047{,}8\cdot10^4 Дж/кг
плавления свинца2,5⋅1042{,}5\cdot10^4 Дж/кг

Нормальные условия: давление – 10510^5 Па, температура – 0 °С

Молярная масса
азота28⋅10−328\cdot10^{-3} кг/мольгелия4⋅10−34\cdot10^{-3} кг/моль
аргона40⋅10−340\cdot10^{-3} кг/молькислорода32⋅10−332\cdot10^{-3} кг/моль
водорода2⋅10−32\cdot10^{-3} кг/мольлития6⋅10−36\cdot10^{-3} кг/моль
воздуха29⋅10−329\cdot10^{-3} кг/мольнеона20⋅10−320\cdot10^{-3} кг/моль
воды18⋅10−318\cdot10^{-3} кг/мольуглекислого газа44⋅10−344\cdot10^{-3} кг/моль

Источник: ФИПИ, проект демоверсии ЕГЭ 2027, с. 4

Задание 15

Конденсатор идеального колебательного контура длительное время подключён к источнику постоянного напряжения (см. рисунок). В момент t=0t = 0 переключатель К перевели из положения 1 в положение 2. Графики А и Б отражают изменение с течением времени физических величин, характеризующих свободные электромагнитные колебания, возникшие в контуре после этого (TT – период колебаний).

Установите соответствие между графиками и физическими величинами, зависимость которых от времени эти графики могут изображать. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

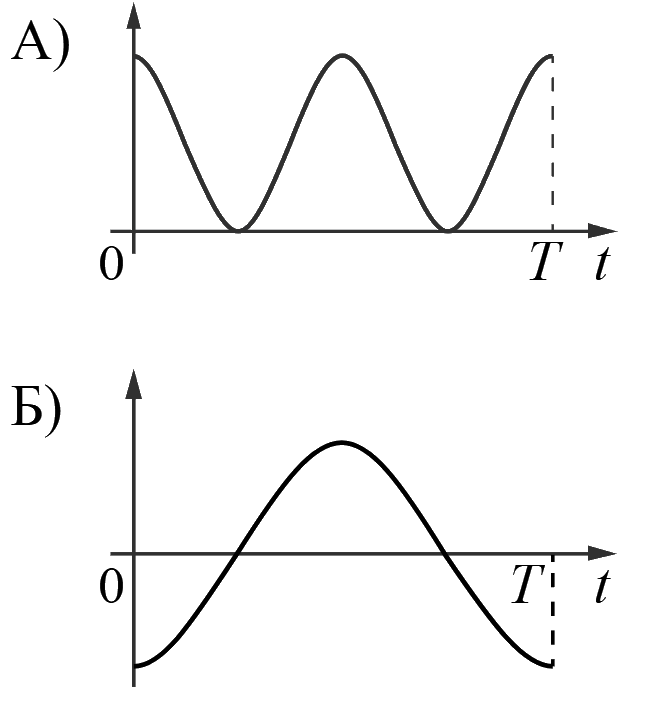

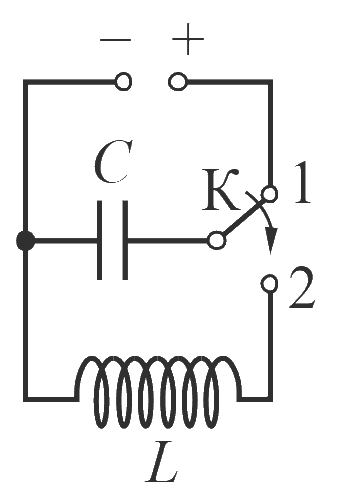

Схема: клеммы источника «−» и «+», конденсатор C, катушка L и переключатель К с положениями 1 (к источнику) и 2 (к катушке); левая обкладка конденсатора соединена с клеммой «−»График А: величина неотрицательна, начинается с максимума и за период T дважды обращается в ноль; график Б: величина начинается с отрицательного минимума, за период T проходит через максимум и возвращается к минимуму
ГРАФИКИФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
А)1) заряд левой обкладки конденсатора
Б)2) модуль напряжения на конденсаторе
3) энергия электрического поля конденсатора
4) сила тока в катушке

Источник: ФИПИ, проект демоверсии ЕГЭ 2027, с. 11

Решение и ответ

  1. В момент t=0t = 0 конденсатор полностью заряжен, тока нет. Левая обкладка соединена с «минусом» источника, поэтому её заряд в начале отрицателен и максимален по модулю.

  2. Б: величина меняется с периодом TT и начинается с отрицательного минимума — это заряд левой обкладки, q(t)=−q0cos⁡2πtTq(t) = -q_0 \cos\dfrac{2\pi t}{T} (1). Сила тока начиналась бы с нуля.

  3. А: величина неотрицательна, начинается с максимума и меняется с периодом T2\dfrac{T}{2} — так ведёт себя энергия электрического поля W=q22CW = \dfrac{q^2}{2C} (3). Модуль напряжения тоже начинается с максимума, но имеет острые «изломы» в нулях, а не плавные минимумы.

Ответ: 31
