Задание 14 демоверсии ОГЭ 2027 по физике: разбор

Задание 14 демоверсии ОГЭ 2027 по физике

Анализ графиков, таблиц и схем. Реши сам, потом открой решение.

Справочные данные

Ниже приведены справочные данные, которые могут понадобиться Вам при выполнении работы.

Десятичные приставки

Наименование	Обозначение	Множитель
гига	Г	$10^9$
мега	М	$10^6$
кило	к	$10^3$
гекто	г	$10^2$
санти	с	$10^{-2}$
милли	м	$10^{-3}$
микро	мк	$10^{-6}$
нано	н	$10^{-9}$

Константы
ускорение свободного падения на Земле	$g = 10\ \dfrac{\text{м}}{\text{с}^2}$
гравитационная постоянная	$G = 6{,}7\cdot10^{-11}\ \dfrac{\text{Н}\cdot\text{м}^2}{\text{кг}^2}$
скорость света в вакууме	$c = 3\cdot10^{8}\ \dfrac{\text{м}}{\text{с}}$
элементарный электрический заряд	$e = 1{,}6\cdot10^{-19}$ Кл

Вещество	Плотность, $\rho$ , $\dfrac{\text{кг}}{\text{м}^3}$
бензин	710
спирт	800
керосин	800
масло машинное	900
вода	1000
молоко цельное	1030
вода морская	1030
глицерин	1260
ртуть	13 600

Вещество	Плотность, $\rho$ , $\dfrac{\text{кг}}{\text{м}^3}$
древесина (сухая сосна)	400
парафин	900
лёд	900
алюминий	2700
мрамор	2700
цинк	7100
сталь, железо	7800
медь	8900
свинец	11 350

Вещество	Удельная теплоёмкость, c, $\dfrac{\text{Дж}}{\text{кг}\cdot{}^\circ\text{C}}$
вода	4200
спирт	2400
лёд	2100
алюминий	920
сталь	500

Вещество	Удельная теплоёмкость, c, $\dfrac{\text{Дж}}{\text{кг}\cdot{}^\circ\text{C}}$
бронза	420
цинк	400
медь	400
олово	230
свинец	130

Вещество	Удельная теплота парообразования, L, $\dfrac{\text{Дж}}{\text{кг}}$
вода	$2{,}3\cdot10^6$
спирт	$9{,}0\cdot10^5$
эфир	$4{,}0\cdot10^5$
ртуть	$3{,}0\cdot10^5$

Вещество	Удельная теплота плавления, $\lambda$ , $\dfrac{\text{Дж}}{\text{кг}}$
лёд	$3{,}3\cdot10^5$
свинец	$2{,}5\cdot10^4$
олово	$5{,}9\cdot10^4$
сталь	$7{,}8\cdot10^4$

Вещество	Удельная теплота сгорания, q, $\dfrac{\text{Дж}}{\text{кг}}$
спирт	$2{,}9\cdot10^7$
керосин	$4{,}6\cdot10^7$
бензин	$4{,}6\cdot10^7$

Температура плавления
свинца	327 °С
олова	232 °С
льда	0 °С

Температура кипения при нормальном атмосферном давлении
воды	100 °С
спирта	78 °С

Удельное электрическое сопротивление, $\dfrac{\text{Ом}\cdot\text{мм}^2}{\text{м}}$ (при 20 °С)
серебро	0,016
медь	0,017
алюминий	0,028
железо	0,10
никелин	0,4
нихром (сплав)	1,1
фехраль	1,2

Нормальные условия: давление $10^5$ Па, температура 0 °С

Источник: ФИПИ, проект демоверсии ОГЭ 2027, с. 4

Задание 14

На рисунке графически изображён процесс теплообмена для случая, когда в нагретую до 40 °С жидкость опускают кусок льда. Потерями энергии при теплообмене можно пренебречь.

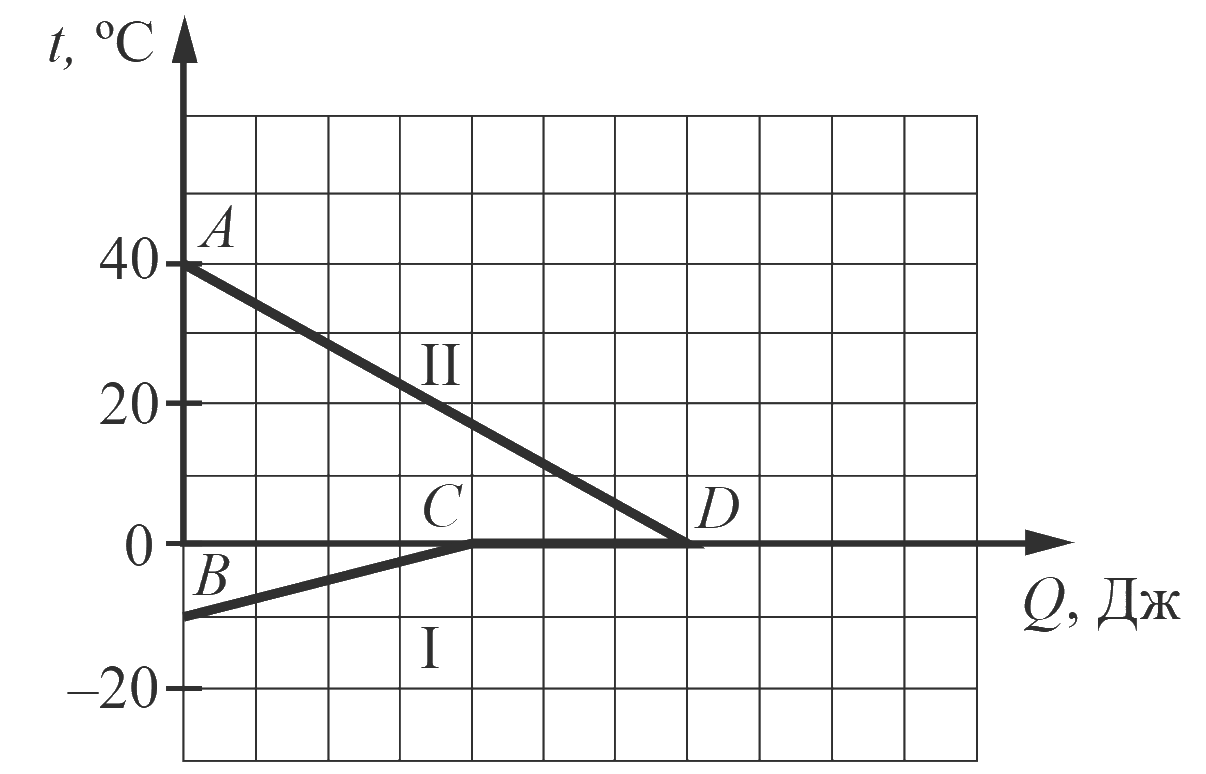

График t(Q) на клетчатой сетке: линия II идёт от точки A (40 °C) вниз до точки D на оси 0 °C; линия I идёт от точки B (около −10 °C) вверх до точки C (0 °C), затем горизонтально от C до D при 0 °C

Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера.

Участок $BC$ соответствует процессу нагревания льда.
На участке $CD$ внутренняя энергия льда не меняется.
Участок $CD$ соответствует процессу плавления льда.
В точке $C$ на графике лёд частично расплавился.
Вся энергия, выделившаяся при охлаждении воды, пошла на нагревание льда.

Источник: ФИПИ, проект демоверсии ОГЭ 2027, с. 13

Решение и ответ

Линия II — остывающая жидкость (от 40 °C до 0 °C), линия I — лёд. На участке $BC$ температура льда растёт от отрицательной до 0 °C — это нагревание льда (1 верно).
На участке $CD$ температура постоянна и равна 0 °C, а теплота продолжает поступать — лёд плавится (3 верно). Внутренняя энергия при плавлении растёт, поэтому 2 неверно.
В точке $C$ лёд только нагрелся до температуры плавления и ещё не начал таять (4 неверно). Теплота от воды пошла и на нагревание, и на плавление льда (5 неверно).

Ответ: 13 или 31
