Задание 9 демоверсии ОГЭ 2027 по физике

Расчёт величины: электрические цепи. Реши сам, потом открой решение.

Справочные данные

Ниже приведены справочные данные, которые могут понадобиться Вам при выполнении работы.

Десятичные приставки

Константы
ускорение свободного падения на Земле	$g = 10\ \dfrac{\text{м}}{\text{с}^2}$
гравитационная постоянная	$G = 6{,}7\cdot10^{-11}\ \dfrac{\text{Н}\cdot\text{м}^2}{\text{кг}^2}$
скорость света в вакууме	$c = 3\cdot10^{8}\ \dfrac{\text{м}}{\text{с}}$
элементарный электрический заряд	$e = 1{,}6\cdot10^{-19}$ Кл

Вещество	Плотность, $\rho$ , $\dfrac{\text{кг}}{\text{м}^3}$
бензин	710
спирт	800
керосин	800
масло машинное	900
вода	1000
молоко цельное	1030
вода морская	1030
глицерин	1260
ртуть	13 600

Вещество	Плотность, $\rho$ , $\dfrac{\text{кг}}{\text{м}^3}$
древесина (сухая сосна)	400
парафин	900
лёд	900
алюминий	2700
мрамор	2700
цинк	7100
сталь, железо	7800
медь	8900
свинец	11 350

Вещество	Удельная теплоёмкость, c, $\dfrac{\text{Дж}}{\text{кг}\cdot{}^\circ\text{C}}$
вода	4200
спирт	2400
лёд	2100
алюминий	920
сталь	500

Вещество	Удельная теплоёмкость, c, $\dfrac{\text{Дж}}{\text{кг}\cdot{}^\circ\text{C}}$
бронза	420
цинк	400
медь	400
олово	230
свинец	130

Вещество	Удельная теплота парообразования, L, $\dfrac{\text{Дж}}{\text{кг}}$
вода	$2{,}3\cdot10^6$
спирт	$9{,}0\cdot10^5$
эфир	$4{,}0\cdot10^5$
ртуть	$3{,}0\cdot10^5$

Вещество	Удельная теплота плавления, $\lambda$ , $\dfrac{\text{Дж}}{\text{кг}}$
лёд	$3{,}3\cdot10^5$
свинец	$2{,}5\cdot10^4$
олово	$5{,}9\cdot10^4$
сталь	$7{,}8\cdot10^4$

Вещество	Удельная теплота сгорания, q, $\dfrac{\text{Дж}}{\text{кг}}$
спирт	$2{,}9\cdot10^7$
керосин	$4{,}6\cdot10^7$
бензин	$4{,}6\cdot10^7$

Температура кипения при нормальном атмосферном давлении
воды	100 °С
спирта	78 °С

Удельное электрическое сопротивление, $\dfrac{\text{Ом}\cdot\text{мм}^2}{\text{м}}$ (при 20 °С)
серебро	0,016
медь	0,017
алюминий	0,028
железо	0,10
никелин	0,4
нихром (сплав)	1,1
фехраль	1,2

Нормальные условия: давление $10^5$ Па, температура 0 °С

Источник: ФИПИ, проект демоверсии ОГЭ 2027, с. 4

Задание 9

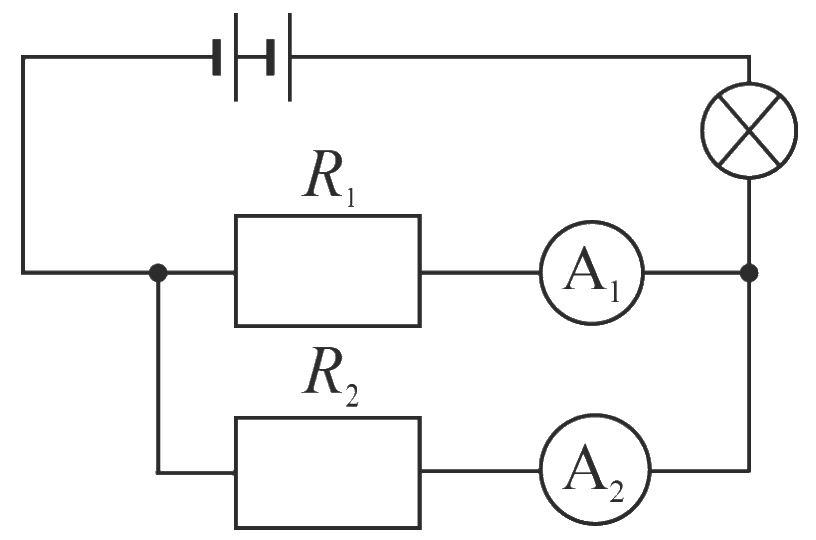

В электрической цепи (см. рисунок) амперметр $\text{А}_1$ показывает силу тока 1,5 А, амперметр $\text{А}_2$ – силу тока 0,5 А.

Чему равна сила тока, протекающего через лампу?

Ответ: __________ А.

Источник: ФИПИ, проект демоверсии ОГЭ 2027, с. 10

Решение и ответ

Ветви с $R_1$ и $R_2$ соединены параллельно, а лампа стоит до разветвления — последовательно со всем этим участком.
Ток через лампу равен сумме токов в ветвях: $I = I_1 + I_2 = 1{,}5 + 0{,}5 = 2$ А.

Ответ: 2
